Обеззараживание и самоочистка (восстановление) трубопроводных систем
на основе применения водных растворов с резонансными микрокластерными структурами.
Описание продукта и технологии.
Если, благодаря внедрению новейших методов очистки воды, вопросы водоподготовки в наше время решаются достаточно хорошо, то состояние инженерной системы водоснабжения часто сводит эти усилия на нет. Изношенные трубопроводные системы не только являются источником вторичного загрязнения и заражения воды, но и приводят к значительным финансовым вложениям, связанным с их реконструкцией и восстановлением.
Предлагаемый проектом продукт и технология позволяют с минимальными затратами восстановить пропускную способность трубопроводных систем до первоначального состояния и обеспечить надежное обеззараживание и качество воды на всем пути ее транспортировки – от станции водоподготовки до конечного потребителя. Почти десятилетний опыт внедрения и отработки нашей технологии в США под брендом RE-Ox показывает, что она является настоящим революционным прорывом в решении многих проблем в сфере водоснабжения (www.re-ox.com, www.mmiservicesllc.com) .
В основе разработки – Резонансная Нелинейная Технология (RNT) получения активированных конденсированных сред AM-RNT, основанная на переводе жидкостей в неравновесное термодинамическое состояние с резонансными микрокластерными структурами, с повышенной энергией и сверхкогерентным электромагнитным излучением (ikar.udm.ru/c n aw.htm). По сравнению с другими технологиями обеззараживания, восстановления (очистки) трубопроводных систем и поддержания их в нормальном санитарно-гигиеническом состоянии, использование AM-RNT имеет ряд преимуществ по эффективности, себестоимости, безопасности и простоте применения. AM-RNT это мощное обеззараживающее средство (по бактерицидной активности превосходит гипохлорит натрия более чем в 300 раз), удаляющее отложения и препятствующее их повторному образованию. Кроме того, AM-RNT не изменяет химический состав воды, не привносит ничего, кроме энергии, которая создает излучающие поля, разрушающие механизмы клеточных и неорганических связей. В зависимости от объекта применения, добавка AM-RNT в воду составляет от 1:250000 (для диаметра труб ~1…2 м, протяженностью 40-200 км) до 1:20000 (внутренние инженерные системы зданий и сооружений).

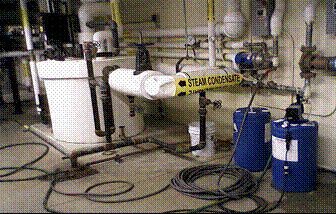

Поставка продукта (AM-RNT) осуществляется в специальных пластиковых контейнерах, которые монтируются на точке ввода в систему водопровода. Добавление AM-RNT в воду происходит в потоке в заранее заданном автоматическом режиме через дозирующее устройство. Примеры использования показаны на фото ниже
Обзор рынков и конкурентных преимуществ.
В настоящее время большинство трубопроводных систем находятся в крайне неудовлетворительном состоянии, так как большинство из них были проложены и оплачены предыдущими поколениями, а темпы их старения значительно превышают объемы работ по их реновации. Реконструкция и строительство новых инженерных систем водоснабжения с применением современных износостойких и антикоррозийных материалов кардинально не решают проблему обеспечения потребителей качественной водой в долгосрочной перспективе. Со временем на внутренних поверхностях любых труб неизбежно происходит накопление карбонатных отложений и биообрастание, что в свою очередь неминуемо приводит к ухудшению качества воды во время ее транспортировки и необходимости периодической очистки труб существующими методами. Поэтому, если рассматривать рынок для предлагаемой технологии, то это все существующие на данный момент инженерные системы водоснабжения.
Целевыми потребителями продукта и технологии являются городские водоканалы, муниципальные водоснабжающие организации, предприятия ЖКХ, ТСЖ, промышленные и сельскохозяйственные предприятия. Наиболее актуально применение технологии в системах горячего водоснабжения и отопления, где зарастание труб и нагревательного оборудования происходит наиболее интенсивно, а также в больницах и на предприятиях пищевой промышленности, где к качеству водопроводной воды должны предъявляться более жесткие требования.
Основными конкурентами являются предприятия, оказывающие услуги по очистке и восстановлению трубопроводных систем, а также поставщики специального оборудования и средств, используемых для этих целей. В зависимости от степени зарастания живого сечения трубопроводов в настоящее время используются следующие конкурирующие методы очистки трубопроводов:
механические с использованием стержневых устройств или спиралевидных скребков; условия применения: для трубопроводов диаметром 100 мм и менее при плотных наростах накипи и ржавчины;
механические с использованием цилиндрических поршневых скребков из полиуретана, покрытого ворсистым металлическим патроном; условия применения: для диаметров трубопроводов 80-150 мм;
водяной или гидромеханический (с применением дополнительных механических рабочих органов – скребков, шарошек, фрез, щеток, швабр и т.д., размещаемых на гибком валу или протаскиваемых лебедкой); условия применения: для труб диаметром 100 мм и менее при наличии неуплотненных бугристых наносов;
водо-воздушный; условия применения: для трубопроводов диаметром 150-200 мм при наличии неуплотненных бугристых наносов и длиной обрабатываемого участка за один цикл (проход) до 2000 м;
гидродинамический с использованием высоконапорных струй (давлением до 350 МПа) и вращательных головок; условия применения: для трубопроводов диаметром до 300 мм и длиной обрабатываемого участка за один цикл (проход) до 1000 м;
гидравлический на основе использования реактивных головок или гидрокавитационных сопел; условия применения: для любого диаметра трубы с достижением зеркального блеска и с одновременным нанесением антикоррозийного защитного покрытия;
импульсный (например, электрогидроимпульсный, реализуемый путем создания высоковольтного разряда в жидкости, при котором образуется ударная волна, разрушающая отложения на внутренней поверхности трубопроводов); условия применения: для трубопроводов диаметром до 400 мм и длиной до 300 м; пневмоимпульсный и взрывной;
гидрохимический, т.е. с помощью химических реактивов для удаления железооксидных и карбонатных отложений на основе специально приготовленных растворов (разработана в АКХ им. П.Д. Памфилова);
ультразвуковой (за счет ультразвука, распространяющегося либо в жидкой среде, либо в материале очищаемого оборудования;
гидробародинамический (использующий воздействие нескольких физических факторов при движении вдоль трубопровода специальных поршней).
Ключевыми отличиями предлагаемой технологии является следующее:
1. Универсальность способа очистки для труб любого диаметра и любой протяженности.
2. Возможность применения технологии для очистки инженерных систем со сложной геометрической конфигурацией.
3. Простота применения и многократное снижение стоимости очистки по сравнению с любым известным методом.
4. Возможность проведения мягкой очистки без необходимости отключения потребителей от сети. Производится путем подбора оптимальной дозы внесения AM-RNT и контролируется степенью увеличения минерализации воды в системе.
5. Предотвращение дальнейшего образования отложений в системе.
6. Обеззараживание внутренних поверхностей всей инженерной системы водоснабжения.
7. Двойной эффект. Наряду с функциями очистки трубопроводов от отложений AM-RNT является также экологически чистым и мощным обеззараживающим средством, что позволяет значительно снизить нормы внесения хлора и полностью отказаться от использования аммиака при водоподготовке.
8. Применение AM-RNT сокращает количество хлорорганических компонентов в воде.
9. Отсутствие капитальных затрат.
В настоящее время предлагаемая технология уже внедрена на нескольких десятках предприятий в США. Городские водоканалы штата Техас полностью отказались от аммонизации воды, а исходную норму внесения хлора снизили с 4 ppmдо 1 ppm. Кроме того в четырех мегаполисах штата отказались также и от промежуточного дополнительного хлорирования. Проводится постоянное усовершенствование производственного оборудования и технологии для получения AM-RNT. Строится завод для получения AM-RNT в Ю. Корее, планируется строительство завода в России и в ОАЭ.
Команда проекта.
ООО Биопродукт, генеральный директор Андрианов С. А. – коммерциализация, общее руководство и координация работ по проекту.
УНЦ “Резонансные технологии” и СКБ ”Резонанс” УдГУ, директор Широносов В.Г. – разработка технологии и оборудования, оптимизация процессов получения AM-RNT.
ЗАО НИЦ “Икар”, директор Широносова Г.И. – производство оборудования для получения AM-RNT.
D&JLLC (USA) InAssociationwith IKAR , director International Commercialization DouglasVineyard – отработка технологий применения AM-RNT и их внедрение на международном рынке, консультации по применению AM-RNT.
MRET Technology Co., Ltd. (South Korea),DianaSuk, director - производство AM-RNT.
“MatosianGroupofcompanies” (Dubai, UAE), ArmenMelikyan, director - соучастие в разработке AM-RNT технологии и оборудования; разработка программного обеспечения; проектирование и создание контроллеров, тестового оборудования для электронных и механических систем.
Дополнительные материалы.
1. Патент РФ № RU 2299859.
2. Патент РФ № RU 0074909.
3. Патент РФ № RU 2316374.
4. Патент РФ № RU 2194017.
5. Ноу-хау.
6. Паспорт безопасности на продукт (США).
7. Заключение EPA о безопасности продукта.
8. Заключение HCS о результатах испытаний применения продукта в Медицинском центре Девиса, университет Калифорнии (презентация).
9. Видео по очистке трубопроводной системы в г. Даллас (Техас): www.youtube.com/watch?v=udmTc44xWXU
10. Другие видео об опыте применения предлагаемой технологии: www.youtube.com/watch?v=O7vK-vfUwq8 www.youtube.com/watch?v=6lGb2lg1pa4&feature=related www.youtube.com/watch?v=atameM78QW4&feature=related
11. Отчет об испытаниях технологии в трубопроводной системе Канзас Сити: www.chemilizer.com/pdfs/manuals/reference/reox web.PDF
Источник global-rnt.ru/news/21.html
