Гидроволновой метод очистки воды, ТЕРОС-МИФИ
Добрый день!
Хотел бы узнать ваше мнение по поводу гидроволнового метода очистки воды, разработчик Научно-производственный центр «ТЕРОС-МИФИ» (г. Москва).
www.nwicpc.ru/innovative_hydrowave.htm
Впервые в мировой практике, очистка и опреснение водных сред от взвешенных частиц и растворимых веществ осуществляется только за счет гидродинамических эффектов при воздействии на воду источниками механических колебаний. Современные методы очистки и обессоливания водных сред различной степени загрязнения не обходятся либо без фильтрации (например, обратный осмос), либо термической дистилляции (например, выпаривание нагревом через стенку с последующей конденсацией пара). Все известные способы связаны с большими капитальными затратами на строительство и энергетическими затратами, расходными материалами и сопутствующими экологическими проблемами. Отличительной особенностью предложенной технологии, по отношению к известным мировым аналогам, является то, что очистка и обессоливание морской воды проводятся только за счет физических процессов, осуществляемых непосредственно в очищаемой воде.
www.teros-mifi.ru/
eng.teros-mifi.ru/category/clear/raschet_jenergozatrat_ustanovki_po_ochistke_stochnykh_vod_idrovolnovym_metodom_proizvoditelnostju_1_m3chas.html
Производитель – НТЦ ТЭРОС-МИФИ
Наш адрес: Россия, Москва, 115409, Каширское шоссе 31,
Международный научно-технологический парк
«Технопарк в Москворечье»
Наш сайт: www.teros-mifi.ru
ГИДРОВОЛНОВОЙ МЕТОД - это новая технология очистки и обессоливания воды. Физические процессы, в основе которых лежит создание в водной среде особых гидродинамических режимов за счет гидродинамических эффектов (кавитация) при воздействии на воду источниками механических колебаний в сочетании с воздействием электромагнитных полей, создают в очищаемом растворе условия, способствующие испарению воды во много раз больше, чем в других известных случаях.
В технологической схеме установки гидроволновой очистки и обессоливания морской воды, впервые в мировой практике, реализован гидроволновой процесс, при котором за счет гидродинамических воздействий на очищаемую (морскую) воду и контактных теплообменынх процессов идет интенсивное парообразование с последующей конденсацией, а оставшаяся часть воды (рассол) воздействием, комбинации высокочастотных электромагнитных и гидродинамических волн активно выделяет кристаллическую соль из раствора.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА ГИДРОВОЛНОВЫХ УСТАНОК
· В гидроволновых установках отсутствуют фильтры, сорбенты, ионообменные смолы, исключается использование химреагентов;
· Возможно безреагентным способом удалять все типы образующихся загрязнений;
· Нет необходимости в борьбе с отложениями примесей, накипеобразованием и т.п.;
· Удельные энергетические затраты меньше, чем для известных установок аналогичного назначения;
· Себестоимость 1 тонны производимой пресной воды из морской не превышает $0,3;
· Обеспечена полная экологическая безопасность;
· Возможно выделение солей в виде твердого осадка с их разделением по химическому составу;
· Характер обслуживания, профилактический осмотр и снятие показаний приборов работником низкой квалификации;
· Установка при большой производительности (50м3/час), имеет малые габариты и размещается в стандартном контейнере;
· Не требуется больших временных и капитальных затрат на строительство комплекса.
Таблица. Преимущества гидроволновых установок.
- ; МЕТОДЫ ОЧИСТКИ ВОДЫ;
- № ппп; Параметры; Гидроволновой метод; Другие методы
- 1; Надежность; •;
- 2; Степень обессоливания; •;
- 3; Удаление органики; •;
- 4; Предельная исходная; •;
- 5; Удаление микрофлоры; •;
- 6; Удаление взвесей; •;
- 7; Удаление растворенных газов; •;
- 8; Требование к предподготовке; нет; есть
- 9; Энергозатраты; •;
- 10; Расход реагентов; нет; есть
- 11; Возможность выведения сухих отходов; •;
- 12; Возможность переработки отходов; •;
- 13; Ресурс работы; •;
- 14; Габариты; •;
ОСНОВНЫЕ НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ ГИДРОВОЛНОВЫХ УСТАНОВОК
· Очистка и опреснение морской воды;
· Очистка природных вод любой степени загрязнения;
· Получение воды для медицинских целей (например, «Воды для инъекций»);
· Очистка и утилизация жидких радиоактивных отходов «ЖРО»;
· Получение устойчивых водотопливных эмульсий, топлив с новыми свойствами;
· Очистка сточных вод промышленных предприятий высокой степени загрязнения.
· Очистка емкостей и трубопроводов от отложений, загрязнений; Производство теплогенераторов с высоким (1:8) коэффициентом преобразования энергии для систем горячего водоснабжения и теплового обеспечения производственных и жилых объектов;
· Цена - 50 кубометров в час
ГИДРОВОЛНОВАЯ УСТАНОВКА ВОДОПАД-1200 представляет собой функционально законченный модуль 10х3х3 м., работающий от сети переменного тока 380/220 в. Установка имеет всю необходимую автоматику и позволяет в непрерывном режиме (24/7) очищать до 50 м3/ч. соленой и/или загрязненной воды.

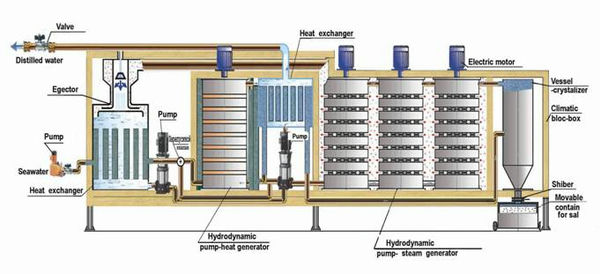

СОСТАВ УСТАНОВКИ
Типовая установка состоит из следующих функциональных устройств:
1. Резервуар для морской воды;
2. Насос подачи морской воды (50 м3/ч);
3. Теплообменник
4. Эжектор (компрессор пара);
5. Гидродинамический насос - генератор пара;
6. Разделительный резервуар;
7. Гидродинамический генератор;
8. Накопитель пара;
9. Емкость-кристаллизатор;
10. Циркуляционный насос;
11. Конденсатор;
12. Мобильный контейнер для удаления отходов (соль и т.д.)
ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ УСТАНОВКИ
Минерализация исходной воды, г/л
65
Общее количество растворенных веществ потребляемой воды, г/л
до 0,5
Максимальная температура воздуха
70
Максимальная температура исходной воды, °С
30
Максимальная влажность, %
100%
Система электроснабжения:
однофазная сеть
220В, 50Гц
трехфазная сеть
380В, 50Гц
установка способна очищать и обессоливать воду с любой естественной инерализацией.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ УСТАНОВКИ
Производительность, м3 / сутки
1200
Потребляемая удельная мощность, кВт-ч/м3
до 3
Качество очищенной воды
по требованию заказчика
Режим работы
непрерывный и автоматический
Гарантия, в годах
1
При работе установки сточные воды из ёмкости-накопителя насосом поступают в межтрубную полость конденсатора , где подогреваются паром до температуры ~ 50°С. Далее сточные воды поступают на гидроволновую обработку в гидродинамический теплогенератор , в котором осуществляются следующие процессы:
· перемешивание (диспергирование) раствора;
· подогрев сточных вод до температуры ~ 95°С;
· деструкция крупных органических молекул с образованием газов и паров низкокипящих жидкостей (< 100°С), которые необходимо вывести на сжигание или газоочистку для избежания в дальнейшем пенообразований.
В гидродинамическом парогенераторе происходит выпаривание воды (2 м3/час).
В гидродинамическом генераторе при обтекании кавитаторов возникают области кавитации, давление в которых близко к давлению насыщенных паров воды, протекающей у их границ. Пар из каверн отводится с помощью эжектора конденсатора, устанавливая разрежение в кавернах, при котором температура кипения воды устанавливается ~ 80°С. При этом на выходе из эжектора пар сжимается и нагревается до температуры ~ 100°С.
Интенсивное испарение воды при гидроволновой кавитации сопровождается соответствующим охлаждением воды, циркулирующей посредством насоса через отстойник (кристаллизатор) на вход гидродинамического теплогенератора , что используется для охлаждения циркулирующей очищенной воды из ёмкости насосом для полной конденсации пара. При этом примеси периодически концентрируются в нижней части отстойника и извлекаются в передвижной контейнер , где они в дальнейшем могут высушиваться гидродинамическим теплогенератором , даже при наличии кипящих при высокой температуре жидкостей за счёт использования в теплогенераторе соответствующего теплоносителя (например, кремнийорганической жидкости с температурой кипения до 350°С).
Для запуска установки конденсации пара и охлаждения очищенной влды в ёмкости может использоваться оборотная вода.
При значительных количествах примесей (нефтепродукты, СПАВ, железо и т.д.) для интенсификации их осаждения целесообразно использовать в установке алюмокремниевый флокулянт-коагулянт (АКФК).
В соответствии с результатами сертификационных испытаний, наши установки способны очистить воду любой степени загрязнения до уровня питьевой воды по СанПиН 2.1 2.1.4.1074-01. Получен сертификат качества, санитарно-эпидемиологическое заключение №77.01.0б.485.П.05034.03.3 от 11.03.2003г. (Выдан Государственной санитарно-эпидемиологической службой России).
ТАБЛИЦА. РЕЗУЛЬТАТОВ СЕРТИФИКАЦИОННЫХ ИСПЫТАНИЙ
- Показания; Жесткость, мг-экв/л; Взвеси; Fe2+; Fe3+; Mn; Общая минерализация
- Концентрация в исходном растворе, мг/л; 4,2; 58; 3,7; 1,5; 0,4; 10300
- Концентрация в выходящем растворе, мг/л; 0,5; Менее 0,01; 0,1; 0,1; Менее 0,01; 175
О. В. Мосин
Источники:
www.knowhowrus.ru/index.php?option=com_content&view=article&id=10&Itemid=10
www.teros-mifi.ru/category/clear/ustanovka_po_utilizacii_stochnykh_vod_gidrovolnovym_metodom.html
Смотрите также на сайте статью - очистка воды, гидроволновой метод.
Здравствуйте. Честно сказать, химию, я не очень хорошо понимаю, но с физикой дружу. И прочитав статью по работе гидроволнового метода очистки, я поняла. Что происходит полная деструкция сложных органических и прочих молекул на простые составляющие из - за разрыва молекулярных связей за счёт кавитации и электромагнитных воздействий молекулы воды внутри кавитационных пузырьков переходят в возбуждённое состояние и расщепляются на радикалы Н и ОН, но момент ионизации с образованием гидротированных электронов меня озадачил.
Получается в процессе гидроволновой очистки воды происходит ионизация.? Если я не права прошу ответить и поправить меня.
Ведь процесс ионизации плохо воздействует на людей. В особенности если у них больное сердце, а еще хуже если им делали операцию на сердце по замене клапана. А сердечник у нас каждый второй.
А как можно приобрести данную установку:
Здравствуйте. К нам обратились представители предприятия, находящего в Крыму, с просьбой оказать помощь с опреснением воды для нужд их производства. Им необходима на выходе техническая вода в объёме 500 м3 в час. Опреснение по технологии обратного осмоса их не устраивает из-за высокой себестоимости опреснённой воды. Могу ли я рекомендовать им рассмотреть Ваше решение? В случае Вашей заинтересованности мои контакты plast@star.ru +7 911 595 56 49
Передадим ваше сообщение О. Мосину.
Просим сообщит контакты для ведения переговоров по приобретению установки по очистке воды для электрических станций 50 м3 в час.
illiyev.ymamguly@gmail.com.
Здравствуйте, есть ли у Вас модели установки для частного дома?
Доброго дня сообщите пожалуйста цену на установку nonkink@yandex.ru
Заинтересовался информацией с Глобальной волны.
Смотрю Ваш сайт. Вопрос: Нестыковка по расходу электроэнергии с количественным выходом чистой воды За сутки расход энергии составляет 3 квт. Час/ куб. Метр. При выходе воды 1200 куб. Метр х 3 квт. Час/ куб. Метр =3600 квт. Час, но в сутках 24 часа. Получается - 3квт. ЧасХ24 час=
72 квт. Час. Чему верить? Сообщите цену. Спасибо за информацию. Насколько я понял установки уже работают
в Крыму.
Установки работают как в очистке исходной питьевой и технической воды, так и в очистке стоков и загрязнений, в том числе I-II классов опасности. bccca2016@yandex.ru
Добрый день! Сколько стоит приобрести такую установку для обеспечения нужд в частном доме в деревне? Спасибо! (Юлия Алексеевна jiva64@mail.ru)
Можно ли узнать цену на установку по опреснению морской воды до питьевой?
Стоимость установки? vrillmail@gmail.com
Добрый день!
Есть ли готовая установка на 50м куб час? Если да , то готов купить. Мой Email: smaga.serg@mail.ru
I live in Vietnam. I want to buy a system of 50 cubic meters/hour. Please contact me on email: solutionttd@gmail.com or my hand phone: 0084913665059, thanks
Могу создать работающее устройство 👍 на расход от 5 м3/ч. Для любых сред и задач. Пишите, обсудим: bccca2016@yandex.ru
